Przewodnik do auditu jakości sprężonego powietrza według ISO 8573-1

1. Wprowadzenie

Audit jakości sprężonego powietrza jest kluczowym procesem dla zapewnienia optymalnej czystości powietrza w systemach przemysłowych. Celem takiego auditu jest osiągnięcie jak najniższych (najlepszych) klas czystości sprężonego powietrza według normy ISO 8573-1. Norma ta definiuje standardy czystości sprężonego powietrza w zakresie zawartości cząstek stałych, wody i oleju. Przeprowadzenie kompleksowego auditu pozwala zidentyfikować obszary wymagające poprawy oraz wdrożyć odpowiednie rozwiązania, aby osiągnąć pożądane klasy czystości sprężonego powietrza.

Jakość sprężonego powietrza ma ogromne znaczenie w wielu gałęziach przemysłu, w tym w przemyśle spożywczym, farmaceutycznym, elektronicznym czy motoryzacyjnym. Zanieczyszczenia w sprężonym powietrzu mogą prowadzić do uszkodzeń maszyn, pogorszenia jakości produktów, a nawet zagrożeń dla zdrowia. Dlatego też regularne przeprowadzanie auditów jakości sprężonego powietrza jest niezbędne dla utrzymania wysokich standardów produkcji i bezpieczeństwa.

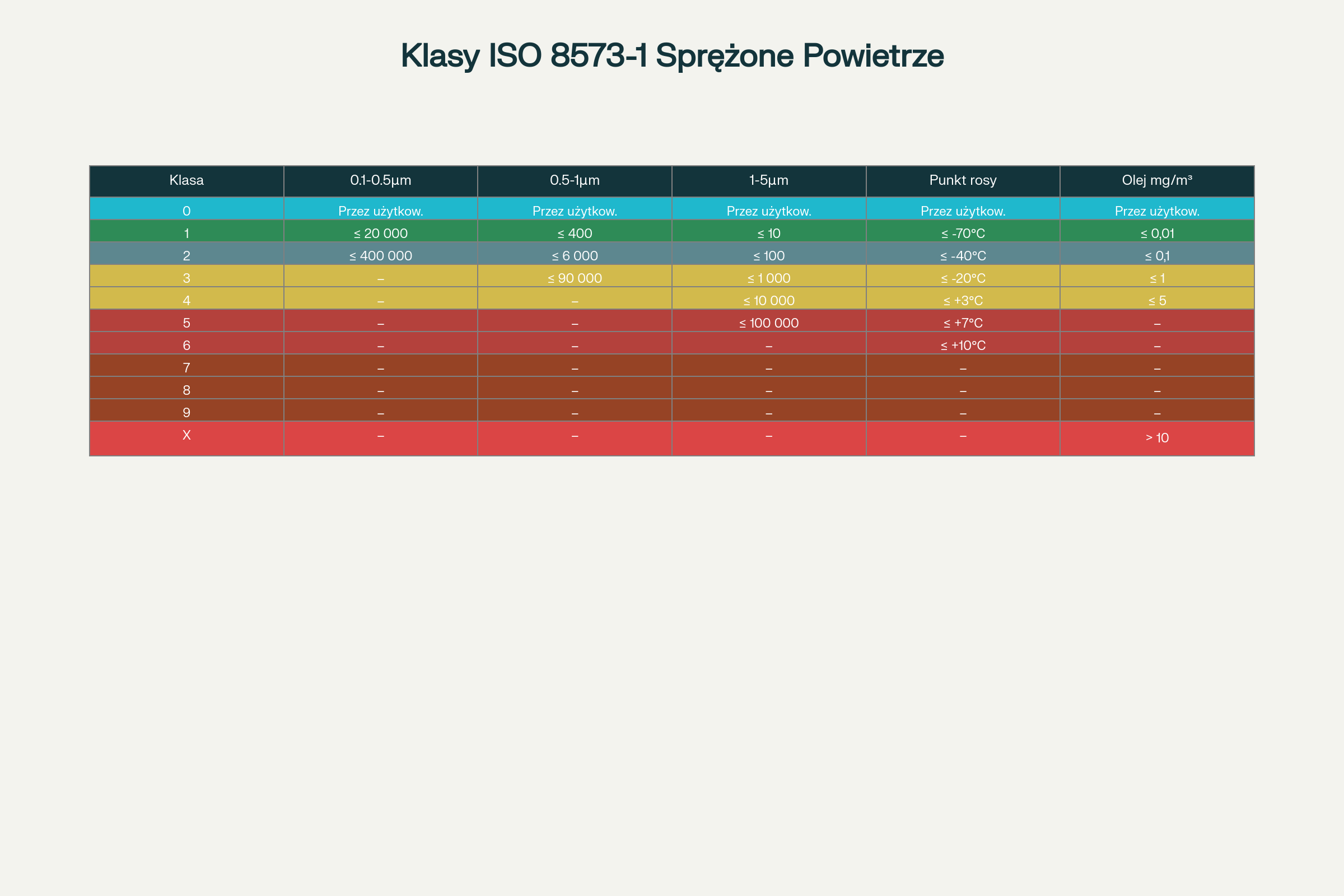

Norma ISO 8573-1 stanowi międzynarodowy standard, który precyzyjnie określa klasy czystości sprężonego powietrza. Definiuje ona dziewięć klas czystości dla każdego z trzech głównych typów zanieczyszczeń: cząstek stałych, wody i oleju. Klasa 1 oznacza najwyższą czystość, podczas gdy klasa 9 odpowiada najniższej jakości powietrza. Dzięki temu systemowi klasyfikacji, przedsiębiorstwa mogą łatwo określić i komunikować swoje wymagania dotyczące jakości sprężonego powietrza.

Przeprowadzenie auditu zgodnie z normą ISO 8573-1 wymaga specjalistycznej wiedzy i odpowiedniego sprzętu pomiarowego. Auditor musi być w stanie precyzyjnie określić zawartość zanieczyszczeń w sprężonym powietrzu i porównać je z wymaganiami normy. W trakcie auditu analizuje się nie tylko jakość powietrza na wyjściu z systemu, ale także w różnych punktach instalacji, aby zidentyfikować potencjalne źródła zanieczyszczeń.

Warto podkreślić, że audit jakości sprężonego powietrza nie jest jednorazowym działaniem, ale powinien być częścią ciągłego procesu doskonalenia. Regularne audity pozwalają monitorować skuteczność wprowadzonych usprawnień i reagować na zmieniające się warunki pracy systemu. Dzięki temu przedsiębiorstwa mogą utrzymywać najwyższe klasy czystości sprężonego powietrza w długim okresie, co przekłada się na niezawodność procesów produkcyjnych i wysoką jakość produktów końcowych.

2. Cel auditu jakości sprężonego powietrza

Głównym celem auditu jest szczegółowa analiza systemu sprężonego powietrza pod kątem jakości produkowanego powietrza zgodnie z klasami czystości określonymi w ISO 8573-1. Audit powinien obejmować ocenę wszystkich elementów systemu mających wpływ na czystość powietrza, w tym sprężarek, osuszaczy, filtrów i rurociągów. Kluczowe jest zidentyfikowanie potencjalnych źródeł zanieczyszczeń oraz ocena skuteczności istniejących rozwiązań uzdatniających powietrze.

Przeprowadzenie auditu jakości sprężonego powietrza ma na celu nie tylko określenie aktualnego stanu systemu, ale przede wszystkim wskazanie obszarów wymagających poprawy. Dzięki temu możliwe jest opracowanie strategii optymalizacji, która pozwoli osiągnąć najniższe klasy czystości sprężonego powietrza według ISO 8573-1. Audit powinien dostarczyć konkretnych rekomendacji dotyczących modernizacji lub wymiany poszczególnych elementów systemu, a także wskazówek odnośnie do zmian w procedurach obsługi i konserwacji.

Ważnym aspektem auditu jest również analiza ekonomiczna. Dążenie do osiągnięcia najwyższych klas czystości sprężonego powietrza musi być zrównoważone z kosztami inwestycji i eksploatacji systemu. Dlatego też audit powinien uwzględniać aspekty finansowe proponowanych rozwiązań, w tym potencjalne oszczędności wynikające z poprawy efektywności energetycznej systemu.

Audit jakości sprężonego powietrza ma również na celu edukację personelu odpowiedzialnego za obsługę i konserwację systemu. Zwiększenie świadomości na temat znaczenia klas czystości sprężonego powietrza i wymagań normy ISO 8573-1 może przyczynić się do bardziej efektywnego zarządzania systemem w codziennej eksploatacji.

Kolejnym istotnym celem auditu jest przygotowanie przedsiębiorstwa do ewentualnej certyfikacji systemu sprężonego powietrza zgodnie z normą ISO 8573-1. Audit wewnętrzny może być pierwszym krokiem w procesie uzyskania oficjalnego potwierdzenia zgodności z międzynarodowymi standardami jakości sprężonego powietrza.

Wreszcie, audit powinien dostarczyć rzetelnych danych, które mogą być wykorzystane do benchmarkingu z innymi przedsiębiorstwami w branży. Porównanie własnych wyników z najlepszymi praktykami rynkowymi może być cennym źródłem inspiracji do dalszego doskonalenia systemu sprężonego powietrza.

Podsumowując, kompleksowy audit jakości sprężonego powietrza ma na celu nie tylko ocenę aktualnego stanu systemu, ale przede wszystkim wskazanie drogi do osiągnięcia najwyższych klas czystości według ISO 8573-1, z uwzględnieniem aspektów technicznych, ekonomicznych i organizacyjnych.

3. Przygotowanie do auditu jakości sprężonego powietrza

Właściwe przygotowanie do auditu jakości sprężonego powietrza jest kluczowe dla jego skuteczności. Proces ten powinien obejmować szereg działań mających na celu zgromadzenie niezbędnych informacji i zasobów.

Gromadzenie dokumentacji systemu Pierwszym krokiem jest zebranie wszystkich dostępnych dokumentów dotyczących systemu sprężonego powietrza. Powinny one obejmować:

• Schematy instalacji sprężonego powietrza
• Specyfikacje techniczne wszystkich elementów systemu (sprężarki, osuszacze, filtry)
• Historyczne dane dotyczące jakości powietrza, jeśli są dostępne
• Raporty z poprzednich auditów lub kontroli
• Dzienniki konserwacji i napraw

Dokładna analiza tej dokumentacji pozwoli auditorowi na wstępną ocenę systemu i identyfikację potencjalnych obszarów problemowych.

Określenie wymagań jakościowych Kolejnym ważnym etapem jest precyzyjne określenie wymagań jakościowych dla sprężonego powietrza w zakładzie. Należy zidentyfikować procesy i urządzenia wymagające najwyższych klas czystości według ISO 8573-1. W tym celu warto przeprowadzić konsultacje z kierownikami poszczególnych działów produkcyjnych oraz z dostawcami urządzeń wykorzystujących sprężone powietrze.

Przygotowanie sprzętu pomiarowego Audit jakości sprężonego powietrza wymaga stosowania specjalistycznego sprzętu pomiarowego. Należy upewnić się, że dostępne są urządzenia do pomiaru:

• Zawartości cząstek stałych w powietrzu
• Punktu rosy (wilgotności)
• Zawartości oleju w formie aerozolu i pary

Wszystkie przyrządy pomiarowe powinny być skalibrowane i zgodne z wymaganiami normy ISO 8573-1.

Planowanie punktów pomiarowych Przed rozpoczęciem auditu należy zaplanować punkty, w których będą przeprowadzane pomiary. Powinny one obejmować:

• Wyjście ze sprężarki
• Punkty za poszczególnymi elementami uzdatniającymi (osuszacze, filtry)
• Kluczowe punkty w sieci dystrybucyjnej
• Punkty odbioru u najważniejszych odbiorców końcowych

Właściwe rozmieszczenie punktów pomiarowych pozwoli na dokładną analizę zmian jakości powietrza w całym systemie.

Przygotowanie personelu Ważnym aspektem przygotowań jest również poinformowanie i przeszkolenie personelu zaangażowanego w obsługę systemu sprężonego powietrza. Pracownicy powinni rozumieć cel auditu i być przygotowani do udzielenia niezbędnych informacji auditorowi.

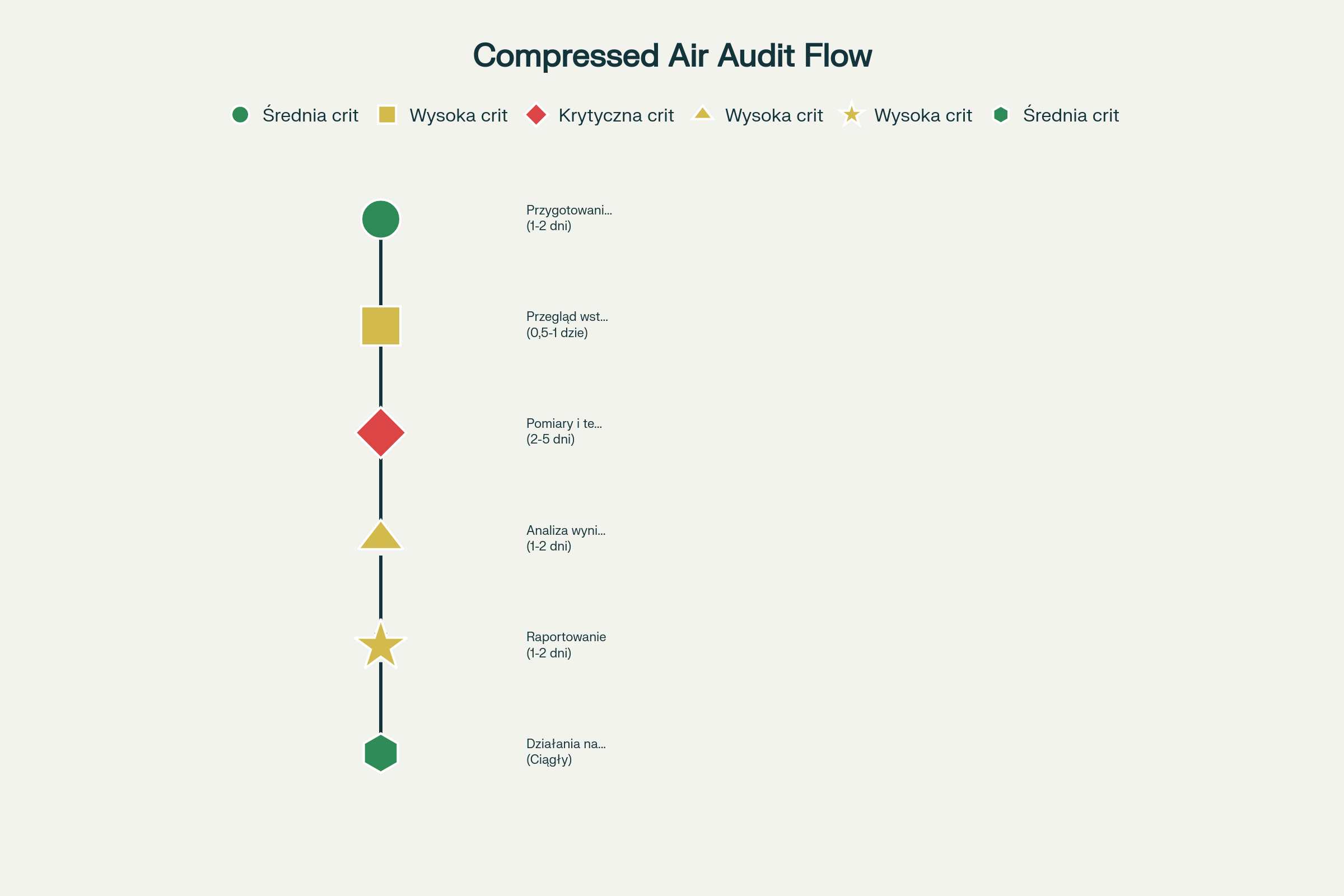

Opracowanie harmonogramu auditu Ostatnim etapem przygotowań jest stworzenie szczegółowego harmonogramu auditu. Powinien on uwzględniać czas potrzebny na:

• Analizę dokumentacji
• Przeprowadzenie pomiarów w zaplanowanych punktach
• Konsultacje z personelem
• Analizę zebranych danych
• Przygotowanie raportu końcowego

Dobrze zaplanowany harmonogram pozwoli na efektywne przeprowadzenie auditu bez zakłócania normalnej pracy zakładu.

Właściwe przygotowanie do auditu jakości sprężonego powietrza jest fundamentem dla uzyskania wiarygodnych wyników i opracowania skutecznych rekomendacji dotyczących poprawy klas czystości sprężonego powietrza według ISO 8573-1.

4. Przeprowadzenie pomiarów jakości sprężonego powietrza

Kluczowym elementem auditu jakości sprężonego powietrza jest przeprowadzenie precyzyjnych pomiarów zgodnych z wymogami normy ISO 8573-1. Ta faza auditu wymaga szczególnej staranności i przestrzegania odpowiednich procedur, aby uzyskane wyniki były wiarygodne i reprezentatywne dla rzeczywistego stanu systemu.

Pomiar zawartości cząstek stałych Pierwszym krokiem jest pomiar zawartości cząstek stałych w sprężonym powietrzu. Zgodnie z ISO 8573-1, należy określić liczbę cząstek w trzech przedziałach wielkości: 0,1-0,5 μm, 0,5-1,0 μm i 1,0-5,0 μm. Do tego celu stosuje się zazwyczaj liczniki cząstek laserowe. Pomiary powinny być przeprowadzone w kilku reprezentatywnych punktach systemu, aby uzyskać pełny obraz dystrybucji cząstek stałych.

Pomiar wilgotności Kolejnym ważnym parametrem jest wilgotność sprężonego powietrza, wyrażona jako punkt rosy pod ciśnieniem. Do pomiaru tego parametru stosuje się higrometry. Pomiary powinny być przeprowadzone za osuszaczami oraz w kluczowych punktach sieci dystrybucyjnej. Należy pamiętać, że punkt rosy może się zmieniać w zależności od pory dnia i obciążenia systemu, dlatego warto przeprowadzić pomiary w różnych warunkach pracy.

Pomiar zawartości oleju Pomiar zawartości oleju w sprężonym powietrzu jest jednym z najbardziej wymagających aspektów auditu. Norma ISO 8573-1 wymaga określenia zawartości oleju zarówno w formie aerozolu, jak i pary. Do pomiaru aerozolu olejowego stosuje się zazwyczaj fotometry, natomiast do pomiaru par oleju wykorzystuje się chromatografy gazowe lub detektory fotojonizacyjne. Ze względu na złożoność tych pomiarów, często są one zlecane specjalistycznym laboratoriom.

Procedura pobierania próbek Przy pobieraniu próbek sprężonego powietrza do analizy należy przestrzegać ściśle określonych procedur, aby uniknąć zanieczyszczenia próbki lub zakłócenia wyników. Ważne jest, aby:

• Używać czystych, dedykowanych przewodów do pobierania próbek
• Przepłukać system pobierania próbek przed właściwym pomiarem
• Zapewnić odpowiedni przepływ powietrza przez urządzenie pomiarowe
• Unikać nagłych zmian ciśnienia, które mogłyby wpłynąć na wyniki

Dokumentacja pomiarów Każdy pomiar powinien być dokładnie udokumentowany. Raport z pomiaru powinien zawierać:

• Datę i godzinę pomiaru
• Dokładną lokalizację punktu pomiarowego
• Warunki pracy systemu w momencie pomiaru (ciśnienie, temperatura, obciążenie)
• Zastosowaną metodę pomiarową i używany sprzęt
• Uzyskane wyniki wraz z jednostkami
• Informacje o ewentualnych odchyleniach od standardowej procedury pomiarowej

Interpretacja wyników Po przeprowadzeniu pomiarów, uzyskane wyniki należy zinterpretować w kontekście klas czystości sprężonego powietrza określonych w ISO 8573-1. Dla każdego mierzonego parametru (cząstki stałe, wilgotność, olej) należy określić odpowiednią klasę czystości. Warto pamiętać, że o ostatecznej klasie czystości decyduje najgorszy wynik spośród wszystkich mierzonych parametrów.

Analiza trendów Jeśli dostępne są historyczne dane z poprzednich pomiarów, warto przeprowadzić analizę trendów. Pozwoli to na ocenę, czy jakość sprężonego powietrza ulega poprawie, czy pogorszeniu w czasie. Analiza trendów może również pomóc w identyfikacji sezonowych zmian jakości powietrza lub wpływu przeprowadzonych wcześniej modyfikacji systemu.

Przeprowadzenie dokładnych i wiarygodnych pomiarów jest fundamentem auditu jakości sprężonego powietrza. Tylko na podstawie rzetelnych danych można opracować skuteczne rekomendacje dotyczące poprawy klas czystości sprężonego powietrza i dostosowania systemu do wymagań normy ISO 8573-1.

5. Analiza systemu uzdatniania sprężonego powietrza

Kolejnym kluczowym etapem auditu jakości sprężonego powietrza jest szczegółowa analiza systemu uzdatniania. Ten proces ma na celu ocenę skuteczności istniejących rozwiązań w kontekście osiągania pożądanych klas czystości sprężonego powietrza według ISO 8573-1.

Ocena efektywności sprężarek Analiza powinna rozpocząć się od oceny pracy sprężarek, które są pierwszym elementem wpływającym na jakość powietrza. Należy zwrócić uwagę na:

• Typ sprężarek (bezolejowe, z wtryskiem oleju)
• Stan techniczny sprężarek i ich regularność konserwacji
• Jakość powietrza wlotowego i skuteczność filtrów wlotowych
• Temperaturę pracy sprężarek i efektywność chłodzenia

Sprężarki bezolejowe mają przewagę w kontekście osiągania najwyższych klas czystości sprężonego powietrza, jednak ich wydajność i koszty eksploatacji muszą być starannie rozważone.

Analiza systemu osuszania Osuszanie powietrza jest kluczowe dla kontroli wilgotności i osiągnięcia odpowiedniej klasy czystości sprężonego powietrza pod względem zawartości wody. Należy przeanalizować:

• Typ zastosowanych osuszaczy (adsorpcyjne, chłodnicze, membranowe)
• Wydajność osuszaczy w stosunku do rzeczywistego zapotrzebowania
• Efektywność regeneracji w przypadku osuszaczy adsorpcyjnych
• Stabilność punktu rosy w różnych warunkach pracy systemu

Warto rozważyć, czy obecny system osuszania jest optymalny dla wymagań zakładu i czy nie powoduje niepotrzebnych strat energii.

Ocena systemu filtracji Filtry są niezbędne do usuwania cząstek stałych i aerozoli olejowych. Analiza powinna obejmować:

• Rodzaje i klasy zastosowanych filtrów
• Rozmieszczenie filtrów w systemie
• Stan filtrów i częstotliwość ich wymiany
• Spadki ciśnienia na filtrach

Należy ocenić, czy obecny system filtracji jest wystarczający do osiągnięcia pożądanych klas czystości sprężonego powietrza według ISO 8573-1, szczególnie w kontekście usuwania najdrobniejszych cząstek i aerozoli olejowych.

Analiza sieci dystrybucyjnej Jakość powietrza może ulec pogorszeniu podczas dystrybucji, dlatego ważna jest analiza sieci rurociągów:

• Materiał i stan techniczny rurociągów
• Obecność punktów gromadzenia się kondensatu
• Ewentualne nieszczelności i wycieki
• Stosowanie obejść (by-passów) elementów uzdatniających

Należy zwrócić szczególną uwagę na miejsca, gdzie może dochodzić do wtórnego zanieczyszczenia powietrza.

Ocena lokalnych systemów uzdatniania W niektórych przypadkach stosowane są lokalne systemy uzdatniania dla konkretnych odbiorców wymagających najwyższych klas czystości sprężonego powietrza. Należy przeanalizować:

• Skuteczność tych systemów
• Ich wpływ na ogólną efektywność energetyczną
• Adekwatność zastosowanych rozwiązań do rzeczywistych potrzeb

Analiza procedur konserwacji i monitoringu Istotnym elementem jest również ocena procedur związanych z utrzymaniem systemu:

• Częstotliwość i zakres przeglądów
• Procedury wymiany elementów filtracyjnych i sorbentów
• Systemy monitoringu jakości powietrza
• Reakcje na alarmy i odchylenia od normy

Właściwe procedury konserwacji są kluczowe dla utrzymania stałej, wysokiej jakości sprężonego powietrza zgodnej z normą ISO 8573-1.

Dogłębna analiza systemu uzdatniania sprężonego powietrza pozwala zidentyfikować słabe punkty i obszary wymagające poprawy. Na tej podstawie możliwe jest opracowanie rekomendacji, które pozwolą osiągnąć i utrzymać pożądane klasy czystości sprężonego powietrza, jednocześnie optymalizując koszty i efektywność energetyczną systemu.

6. Identyfikacja źródeł zanieczyszczeń

Kluczowym elementem auditu jakości sprężonego powietrza jest identyfikacja potencjalnych źródeł zanieczyszczeń, które mogą wpływać na klasy czystości sprężonego powietrza określone w normie ISO 8573-1. Dokładna analiza tych źródeł pozwala na opracowanie skutecznych strategii zapobiegawczych i naprawczych.

Zanieczyszczenia zewnętrzne Pierwszym potencjalnym źródłem zanieczyszczeń jest powietrze atmosferyczne zasysane przez sprężarki. Należy zwrócić uwagę na:

• Lokalizację wlotów powietrza (bliskość źródeł zanieczyszczeń, np. dróg, zakładów przemysłowych)
• Sezonowe zmiany jakości powietrza atmosferycznego (np. pyłki roślin, smog)
• Skuteczność filtrów wlotowych i częstotliwość ich wymiany

Odpowiednie umiejscowienie i zabezpieczenie wlotów powietrza może znacząco przyczynić się do poprawy klas czystości sprężonego powietrza.

Zanieczyszczenia generowane przez sprężarki Sprężarki same w sobie mogą być źródłem zanieczyszczeń, szczególnie w przypadku urządzeń z wtryskiem oleju. Należy przeanalizować:

• Stan techniczny sprężarek i jakość stosowanych olejów
• Efektywność separatorów oleju
• Potencjalne wycieki oleju z układów smarowania i uszczelnień

W przypadku sprężarek bezolejowych warto zwrócić uwagę na potencjalne zanieczyszczenia generowane przez elementy ruchome (np. cząstki metali).

Zanieczyszczenia z systemu chłodzenia System chłodzenia sprężarek i powietrza może być źródłem wilgoci i zanieczyszczeń mikrobiologicznych. Należy sprawdzić:

• Stan techniczny wymienników ciepła
• Jakość wody chłodzącej i potencjalne wycieki do układu sprężonego powietrza
• Obecność biofilmu w układach chłodzenia

Regularna konserwacja i czyszczenie systemów chłodzenia jest kluczowe dla utrzymania wysokich klas czystości sprężonego powietrza.

Zanieczyszczenia z sieci dystrybucyjnej Rurociągi i zbiorniki mogą być źródłem wtórnego zanieczyszczenia powietrza. Należy zwrócić uwagę na:

• Korozję wewnętrzną rurociągów i zbiorników
• Gromadzenie się kondensatu i potencjalny rozwój mikroorganizmów
• Pozostałości po pracach konserwacyjnych i remontowych

Regularne inspekcje i czyszczenie sieci dystrybucyjnej są niezbędne dla utrzymania jakości powietrza zgodnej z normą ISO 8573-1.

Zanieczyszczenia z urządzeń uzdatniających Paradoksalnie, urządzenia mające na celu poprawę jakości powietrza mogą same stać się źródłem zanieczyszczeń, jeśli nie są odpowiednio konserwowane. Należy przeanalizować:

• Stan filtrów i potencjalne przebicia
• Jakość sorbentów w osuszaczach adsorpcyjnych i potencjalne uwalnianie pyłu
• Efektywność odprowadzania kondensatu z separatorów wody

Regularna wymiana elementów filtracyjnych i sorbentów zgodnie z zaleceniami producentów jest kluczowa dla utrzymania wysokich klas czystości sprężonego powietrza.

Zanieczyszczenia wprowadzane przez użytkowników Niewłaściwe praktyki użytkowników końcowych mogą prowadzić do lokalnego pogorszenia jakości powietrza. Warto zwrócić uwagę na:

• Stosowanie nieodpowiednich smarów w narzędziach pneumatycznych
• Wprowadzanie zanieczyszczeń podczas podłączania i odłączania urządzeń
• Niewłaściwe praktyki konserwacyjne na poziomie odbiorców końcowych

Edukacja użytkowników w zakresie prawidłowego obchodzenia się z systemem sprężonego powietrza jest istotna dla utrzymania jego jakości.

Identyfikacja i analiza wszystkich potencjalnych źródeł zanieczyszczeń pozwala na opracowanie kompleksowej strategii poprawy i utrzymania wysokich klas czystości sprężonego powietrza. Eliminacja lub minimalizacja tych źródeł jest kluczowa dla osiągnięcia zgodności z wymaganiami normy ISO 8573-1 i zapewnienia niezawodności procesów przemysłowych zależnych od jakości sprężonego powietrza.

7. Analiza energetyczna systemu sprężonego powietrza

Chociaż głównym celem auditu jest poprawa klas czystości sprężonego powietrza zgodnie z normą ISO 8573-1, nie można pominąć aspektu efektywności energetycznej. Analiza energetyczna systemu sprężonego powietrza jest istotna, ponieważ często istnieje korelacja między zużyciem energii a jakością produkowanego powietrza.

Ocena efektywności sprężarek Pierwszym krokiem jest analiza efektywności energetycznej sprężarek:

• Pomiar specyficznego zużycia energii (kWh/m³ sprężonego powietrza)
• Analiza charakterystyki pracy sprężarek przy różnych obciążeniach
• Ocena stopnia wykorzystania sprężarek i ich doboru do rzeczywistych potrzeb
• Analiza systemów sterowania pracą sprężarek

Efektywne energetycznie sprężarki często produkują powietrze o wyższej jakości, co przekłada się na lepsze klasy czystości sprężonego powietrza.

Analiza strat ciśnienia Straty ciśnienia w systemie nie tylko zwiększają zużycie energii, ale mogą też negatywnie wpływać na jakość powietrza:

• Pomiar spadków ciśnienia na poszczególnych elementach systemu (filtry, osuszacze, rurociągi)
• Identyfikacja wąskich gardeł i nadmiernych oporów przepływu
• Analiza wpływu strat ciśnienia na pracę urządzeń końcowych

Minimalizacja strat ciśnienia może przyczynić się do poprawy klas czystości sprężonego powietrza poprzez zmniejszenie ryzyka kondensacji wilgoci i ograniczenie turbulencji powodujących wtórne zanieczyszczenia.

Ocena systemu osuszania Systemy osuszania są kluczowe dla jakości powietrza, ale mogą być znaczącym konsumentem energii:

• Analiza efektywności energetycznej różnych typów osuszaczy (adsorpcyjnych, chłodniczych)
• Ocena doboru wydajności osuszaczy do rzeczywistych potrzeb
• Analiza systemów regeneracji osuszaczy adsorpcyjnych
• Ocena możliwości wykorzystania ciepła odpadowego do regeneracji

Optymalizacja pracy osuszaczy może prowadzić do znacznych oszczędności energii przy jednoczesnym utrzymaniu lub nawet poprawie klas czystości sprężonego powietrza.

Analiza dystrybucji powietrza Efektywność energetyczna systemu dystrybucji ma bezpośredni wpływ na jakość dostarczanego powietrza:

• Ocena układu sieci dystrybucyjnej pod kątem strat ciśnienia
• Analiza izolacji rurociągów i jej wpływu na kondensację wilgoci
• Identyfikacja nieszczelności i ich wpływu na zużycie energii oraz jakość powietrza
• Ocena możliwości segmentacji sieci dla różnych wymagań jakościowych

Dobrze zaprojektowana i utrzymana sieć dystrybucyjna przyczynia się do utrzymania stabilnych klas czystości sprężonego powietrza zgodnych z ISO 8573-1.

Analiza końcowego wykorzystania powietrza Efektywne wykorzystanie sprężonego powietrza u odbiorców końcowych ma znaczący wpływ na ogólną efektywność systemu:

• Identyfikacja przypadków niewłaściwego lub nadmiernego wykorzystania sprężonego powietrza
• Analiza możliwości zastąpienia sprężonego powietrza innymi źródłami energii w niektórych aplikacjach
• Ocena lokalnych systemów uzdatniania powietrza pod kątem ich efektywności energetycznej

Optymalizacja końcowego wykorzystania może prowadzić do zmniejszenia obciążenia systemu, co pozytywnie wpływa na możliwość utrzymania wysokich klas czystości sprężonego powietrza.

Możliwości odzysku ciepła Analiza potencjału odzysku ciepła odpadowego ze sprężarek:

• Ocena ilości i jakości ciepła odpadowego
• Identyfikacja możliwych zastosowań odzyskanego ciepła (np. do procesów technologicznych, ogrzewania)
• Analiza wpływu odzysku ciepła na pracę sprężarek i jakość produkowanego powietrza

Efektywne wykorzystanie ciepła odpadowego może zwiększyć ogólną efektywność energetyczną zakładu, potencjalnie umożliwiając inwestycje w bardziej zaawansowane systemy uzdatniania powietrza.

Kompleksowa analiza energetyczna systemu sprężonego powietrza nie tylko pozwala na identyfikację potencjalnych oszczędności, ale także dostarcza cennych informacji na temat możliwości poprawy klas czystości sprężonego powietrza. Optymalizacja energetyczna często idzie w parze z poprawą jakości powietrza, co ułatwia osiągnięcie zgodności z wymaganiami normy ISO 8573-1 przy jednoczesnym zachowaniu efektywności kosztowej systemu.

8. Ocena praktyk konserwacyjnych i operacyjnych

Właściwe praktyki konserwacyjne i operacyjne mają kluczowe znaczenie dla utrzymania wysokich klas czystości sprężonego powietrza zgodnych z normą ISO 8573-1. W ramach auditu jakości sprężonego powietrza należy dokładnie przeanalizować istniejące procedury i ich wpływ na jakość produkowanego powietrza.

Pierwszym aspektem, na który należy zwrócić uwagę, jest regularność i zakres przeglądów technicznych sprężarek. Częstotliwość przeglądów powinna być dostosowana do typu sprężarek, ich wieku oraz intensywności użytkowania. W przypadku sprężarek olejowych szczególnie istotna jest regularna wymiana oleju i filtrów olejowych. Stosowanie olejów wysokiej jakości, dedykowanych do sprężarek, może znacząco przyczynić się do zmniejszenia zanieczyszczenia powietrza cząstkami oleju. Warto również zwrócić uwagę na stan separatorów oleju i skuteczność ich działania. Nieefektywne separatory mogą prowadzić do przedostawania się nadmiernych ilości oleju do układu sprężonego powietrza, co negatywnie wpływa na klasy czystości w zakresie zawartości oleju.

Kolejnym ważnym elementem jest konserwacja systemów filtracji. Filtry są kluczowe dla usuwania cząstek stałych i aerozoli olejowych, dlatego ich regularna wymiana jest niezbędna dla utrzymania wysokiej jakości powietrza. Auditor powinien sprawdzić, czy stosowane są filtry odpowiedniej klasy, zgodne z wymaganiami normy ISO 8573-1 dla danej aplikacji. Należy również ocenić, czy pracownicy odpowiedzialni za konserwację są świadomi znaczenia regularnej wymiany wkładów filtracyjnych i czy procedury wymiany są właściwie dokumentowane.

Osuszacze sprężonego powietrza wymagają szczególnej uwagi w kontekście praktyk konserwacyjnych. W przypadku osuszaczy adsorpcyjnych kluczowe jest monitorowanie stanu środka suszącego i jego regularna wymiana lub regeneracja. Nieodpowiedni stan sorbentu może prowadzić nie tylko do niedostatecznego osuszenia powietrza, ale także do wtórnego zanieczyszczenia pyłem z rozpadającego się środka suszącego. W osuszaczach chłodniczych należy regularnie sprawdzać szczelność układu chłodniczego i efektywność wymienników ciepła. Zaniedbania w tym obszarze mogą prowadzić do pogorszenia klas czystości sprężonego powietrza w zakresie zawartości wody.

Praktyki operacyjne również mają istotny wpływ na jakość sprężonego powietrza. Auditor powinien ocenić, czy operatorzy systemu są odpowiednio przeszkoleni w zakresie wpływu różnych parametrów pracy na jakość powietrza. Na przykład, utrzymywanie zbyt niskiej temperatury punktu rosy może prowadzić do nadmiernego zużycia energii, podczas gdy zbyt wysoka temperatura zwiększa ryzyko kondensacji wilgoci w systemie. Właściwe zrozumienie tych zależności przez operatorów jest kluczowe dla optymalizacji pracy systemu pod kątem jakości powietrza i efektywności energetycznej.

Istotnym elementem jest również analiza procedur reakcji na alarmy i odchylenia od normy. System powinien być wyposażony w odpowiednie czujniki monitorujące kluczowe parametry jakości powietrza, takie jak punkt rosy, zawartość oleju czy ciśnienie różnicowe na filtrach. Auditor powinien sprawdzić, czy istnieją jasno zdefiniowane procedury postępowania w przypadku wykrycia odchyleń od założonych parametrów jakościowych. Szybka i adekwatna reakcja na takie sytuacje jest kluczowa dla utrzymania stabilnych klas czystości sprężonego powietrza.

W ramach oceny praktyk operacyjnych warto również przeanalizować sposób zarządzania obciążeniem systemu. Częste zmiany obciążenia mogą negatywnie wpływać na jakość powietrza, szczególnie w kontekście zawartości wilgoci i oleju. Auditor powinien ocenić, czy stosowane są odpowiednie strategie zarządzania obciążeniem, takie jak sekwencjonowanie pracy sprężarek czy wykorzystanie zbiorników buforowych, które mogą pomóc w stabilizacji jakości powietrza.

Dokumentacja wszystkich działań konserwacyjnych i operacyjnych jest również kluczowym elementem podlegającym ocenie. Prowadzenie szczegółowych rejestrów przeglądów, wymian części, pomiarów jakości powietrza oraz wszelkich incydentów związanych z jakością powietrza pozwala na śledzenie trendów i wczesne wykrywanie potencjalnych problemów. Auditor powinien ocenić, czy istniejący system dokumentacji jest wystarczająco szczegółowy i czy jest konsekwentnie stosowany przez personel.

Podsumowując, ocena praktyk konserwacyjnych i operacyjnych jest kluczowym elementem auditu jakości sprężonego powietrza. Właściwe procedury w tym zakresie są fundamentem dla utrzymania stabilnych i wysokich klas czystości sprężonego powietrza zgodnych z wymaganiami normy ISO 8573-1. Identyfikacja obszarów wymagających poprawy w tych praktykach może prowadzić do znaczącego podniesienia jakości powietrza przy relatywnie niskich nakładach inwestycyjnych.

9. Analiza ryzyka i planowanie awaryjne

W kontekście utrzymania wysokich klas czystości sprężonego powietrza zgodnych z normą ISO 8573-1, kluczowe znaczenie ma analiza potencjalnych zagrożeń dla jakości powietrza oraz opracowanie odpowiednich planów awaryjnych. Ten aspekt auditu jakości sprężonego powietrza często bywa niedoceniany, jednak jest on niezbędny dla zapewnienia ciągłości dostaw powietrza o odpowiedniej jakości, szczególnie w krytycznych procesach produkcyjnych.

Auditor powinien rozpocząć od identyfikacji kluczowych punktów systemu, których awaria mogłaby mieć najpoważniejsze konsekwencje dla jakości sprężonego powietrza. Może to obejmować główne sprężarki, kluczowe elementy systemu uzdatniania powietrza (np. osuszacze adsorpcyjne czy filtry koalescencyjne), a także krytyczne punkty w sieci dystrybucyjnej. Dla każdego z tych elementów należy przeprowadzić szczegółową analizę potencjalnych scenariuszy awarii i ich wpływu na klasy czystości sprężonego powietrza.

Przykładowo, w przypadku awarii głównej sprężarki bezolejowej, konieczne może być czasowe wykorzystanie sprężarki z wtryskiem oleju. Taka sytuacja wymaga opracowania szczegółowego planu działania, który zapewni, że dodatkowe środki filtracji i separacji oleju zostaną natychmiast wdrożone, aby utrzymać wymagane klasy czystości sprężonego powietrza zgodne z ISO 8573-1. Plan powinien określać konkretne kroki, odpowiedzialności personelu oraz niezbędne zasoby, które muszą być dostępne w takiej sytuacji.

Innym istotnym elementem analizy ryzyka jest ocena wpływu wahań w jakości powietrza wlotowego na system. Nagłe zmiany w zewnętrznych warunkach atmosferycznych, takie jak gwałtowny wzrost wilgotności czy pojawienie się zanieczyszczeń (np. w wyniku pożaru w okolicy), mogą stanowić poważne wyzwanie dla systemu uzdatniania powietrza. Auditor powinien ocenić, czy istniejący system jest wystarczająco elastyczny, aby poradzić sobie z takimi sytuacjami, i czy istnieją odpowiednie procedury monitorowania i reakcji na nagłe zmiany w jakości powietrza wlotowego.

W ramach planowania awaryjnego należy również uwzględnić scenariusze związane z przerwami w dostawie energii elektrycznej. Nagłe wyłączenie i ponowne uruchomienie systemu sprężonego powietrza może prowadzić do chwilowego pogorszenia jego jakości. Auditor powinien sprawdzić, czy istnieją odpowiednie procedury bezpiecznego wyłączania i uruchamiania systemu, które minimalizują ryzyko zanieczyszczenia powietrza w takich sytuacjach. Warto również rozważyć zasadność instalacji systemów zasilania awaryjnego dla kluczowych elementów systemu uzdatniania powietrza, szczególnie w przypadku procesów wymagających ciągłej dostawy powietrza o najwyższych klasach czystości.

Istotnym aspektem analizy ryzyka jest również ocena potencjalnego wpływu prac konserwacyjnych i remontowych na jakość powietrza. Auditor powinien sprawdzić, czy istnieją odpowiednie procedury zabezpieczające przed wprowadzeniem zanieczyszczeń do systemu podczas takich prac. Może to obejmować protokoły czyszczenia i dezynfekcji rurociągów po interwencjach, stosowanie specjalnych technik łączenia rurociągów minimalizujących wprowadzanie zanieczyszczeń, czy też procedury płukania systemu przed przywróceniem go do normalnej eksploatacji.

W kontekście planowania awaryjnego, ważne jest również uwzględnienie scenariuszy związanych z nagłym wzrostem zapotrzebowania na sprężone powietrze. Auditor powinien ocenić, czy system jest w stanie zaspokoić zwiększone zapotrzebowanie bez kompromisów w zakresie jakości powietrza. Może to obejmować analizę możliwości szybkiego uruchomienia dodatkowych mocy produkcyjnych, wykorzystania sprężarek rezerwowych czy też strategii zarządzania popytem w sytuacjach kryzysowych.

Kolejnym elementem, który należy wziąć pod uwagę, jest potencjalne ryzyko związane z zanieczyszczeniem mikrobiologicznym systemu. Auditor powinien ocenić, czy istnieją odpowiednie procedury monitorowania i przeciwdziałania rozwojowi mikroorganizmów w systemie, szczególnie w obszarach narażonych na kondensację wilgoci. W przypadku wykrycia zanieczyszczenia mikrobiologicznego, powinien istnieć szczegółowy plan działania obejmujący procedury dezynfekcji systemu i przywrócenia wymaganych klas czystości sprężonego powietrza.

Ważnym aspektem planowania awaryjnego jest również zapewnienie odpowiednich zapasów kluczowych części zamiennych i materiałów eksploatacyjnych. Auditor powinien sprawdzić, czy utrzymywane są wystarczające zapasy wkładów filtracyjnych, środków suszących do osuszaczy adsorpcyjnych, czy też specjalistycznych olejów do sprężarek. Brak tych elementów w sytuacji awaryjnej mógłby prowadzić do znaczącego pogorszenia jakości powietrza.

Podsumowując, analiza ryzyka i planowanie awaryjne stanowią kluczowy element kompleksowego auditu jakości sprężonego powietrza. Właściwe przygotowanie na potencjalne sytuacje kryzysowe pozwala na minimalizację ryzyka długotrwałego pogorszenia klas czystości sprężonego powietrza i zapewnia zgodność z wymaganiami normy ISO 8573-1 nawet w trudnych warunkach operacyjnych. Auditor powinien zwrócić szczególną uwagę na ten aspekt, gdyż często stanowi on słabe ogniwo w systemach zarządzania jakością sprężonego powietrza.

10. Analiza ekonomiczna i optymalizacja kosztów

W ramach kompleksowego auditu jakości sprężonego powietrza istotne jest również przeprowadzenie szczegółowej analizy ekonomicznej oraz poszukiwanie możliwości optymalizacji kosztów przy jednoczesnym utrzymaniu lub poprawie klas czystości sprężonego powietrza zgodnych z normą ISO 8573-1. Ta część auditu ma na celu znalezienie równowagi między jakością powietrza a efektywnością kosztową systemu.

Pierwszym krokiem w analizie ekonomicznej jest dokładne określenie kosztów operacyjnych związanych z produkcją i uzdatnianiem sprężonego powietrza. Obejmuje to nie tylko koszty energii elektrycznej zużywanej przez sprężarki, ale także koszty związane z konserwacją, wymianą części eksploatacyjnych, stratami wynikającymi z nieszczelności systemu czy też kosztami pracy personelu obsługującego system. Auditor powinien dokładnie przeanalizować wszystkie te składniki, aby uzyskać pełny obraz ekonomiczny funkcjonowania systemu sprężonego powietrza.

Szczególną uwagę należy zwrócić na koszty energii, które zwykle stanowią największą część kosztów operacyjnych systemu sprężonego powietrza. Auditor powinien przeanalizować profil zużycia energii w różnych warunkach pracy i poszukać możliwości optymalizacji. Może to obejmować zastosowanie sprężarek z regulacją prędkości obrotowej, które lepiej dostosowują się do zmiennego zapotrzebowania na powietrze, czy też implementację zaawansowanych systemów zarządzania energią, które optymalizują pracę całego zespołu sprężarek.

W kontekście utrzymania wysokich klas czystości sprężonego powietrza, istotne jest również przeanalizowanie kosztów związanych z systemem uzdatniania powietrza. Auditor powinien ocenić efektywność kosztową stosowanych rozwiązań, takich jak osuszacze czy filtry, i poszukać możliwości optymalizacji. Przykładowo, zastosowanie osuszaczy adsorpcyjnych z regeneracją ciepłem kompresji może przynieść znaczące oszczędności energii w porównaniu z tradycyjnymi osuszaczami regenerowanymi na zimno, jednocześnie utrzymując wymagane klasy czystości sprężonego powietrza według ISO 8573-1.

Kolejnym ważnym aspektem analizy ekonomicznej jest ocena kosztów związanych z przestojami produkcyjnymi spowodowanymi problemami z jakością sprężonego powietrza. Auditor powinien zebrać dane na temat częstotliwości i czasu trwania takich przestojów oraz oszacować związane z nimi straty finansowe. Ta analiza może pomóc uzasadnić inwestycje w bardziej zaawansowane systemy uzdatniania powietrza lub redundantne rozwiązania, które minimalizują ryzyko przestojów.

W ramach optymalizacji kosztów, auditor powinien również przeanalizować możliwości redukcji strat sprężonego powietrza. Nieszczelności w systemie dystrybucji mogą prowadzić do znaczących strat energii, a jednocześnie negatywnie wpływać na klasy czystości sprężonego powietrza. Wdrożenie programu regularnego wykrywania i usuwania nieszczelności może przynieść znaczące oszczędności przy relatywnie niskich nakładach inwestycyjnych.

Istotnym elementem analizy ekonomicznej jest również ocena zasadności centralizacji lub decentralizacji systemu sprężonego powietrza. W niektórych przypadkach zastosowanie lokalnych, dedykowanych systemów uzdatniania powietrza dla odbiorców wymagających najwyższych klas czystości może być bardziej efektywne kosztowo niż próba uzdatniania całego strumienia powietrza do najwyższych standardów.

Auditor powinien również przeanalizować możliwości odzysku ciepła odpadowego ze sprężarek. Ciepło to może być wykorzystane do ogrzewania pomieszczeń, podgrzewania wody procesowej czy nawet w procesach produkcyjnych. Efektywne wykorzystanie ciepła odpadowego może znacząco poprawić ogólną efektywność energetyczną zakładu i zredukować koszty operacyjne.

W kontekście optymalizacji kosztów, warto również rozważyć możliwość outsourcingu produkcji sprężonego powietrza. Niektóre firmy specjalizują się w dostarczaniu sprężonego powietrza jako usługi, gwarantując określone klasy czystości zgodne z ISO 8573-1. Auditor powinien przeprowadzić analizę porównawczą kosztów własnej produkcji powietrza z kosztami outsourcingu, uwzględniając nie tylko aspekty finansowe, ale także niezawodność dostaw i elastyczność systemu.

Ważnym aspektem analizy ekonomicznej jest również ocena kosztów i korzyści związanych z wdrożeniem zaawansowanych systemów monitoringu i kontroli jakości powietrza. Choć początkowe koszty takich systemów mogą być znaczące, mogą one przynieść długoterminowe korzyści poprzez optymalizację pracy systemu, wczesne wykrywanie problemów i redukcję kosztów związanych z nadmiernym uzdatnianiem powietrza.

Auditor powinien również przeanalizować strategie zarządzania cyklem życia kluczowych komponentów systemu sprężonego powietrza. Odpowiednie planowanie wymian i modernizacji może pomóc w uniknięciu nieoczekiwanych awarii i związanych z nimi kosztów, jednocześnie zapewniając stabilne utrzymanie wymaganych klas czystości sprężonego powietrza.

Podsumowując, analiza ekonomiczna i optymalizacja kosztów stanowią integralną część kompleksowego auditu jakości sprężonego powietrza. Celem jest znalezienie optymalnego rozwiązania, które zapewni utrzymanie wymaganych klas czystości sprężonego powietrza zgodnych z normą ISO 8573-1 przy jednoczesnej minimalizacji kosztów operacyjnych i maksymalizacji efektywności energetycznej systemu. Właściwie przeprowadzona analiza ekonomiczna może dostarczyć silnych argumentów za wdrożeniem ulepszeń w systemie sprężonego powietrza, demonstrując nie tylko korzyści jakościowe, ale także wymierne korzyści finansowe dla przedsiębiorstwa.

11. Analiza trendów i prognozowanie przyszłych potrzeb

Istotnym elementem kompleksowego auditu jakości sprężonego powietrza jest analiza trendów historycznych oraz prognozowanie przyszłych potrzeb w zakresie klas czystości sprężonego powietrza zgodnych z normą ISO 8573-1. Ta część auditu ma na celu nie tylko ocenę bieżącej sytuacji, ale także przygotowanie przedsiębiorstwa na przyszłe wyzwania i zmiany w wymaganiach jakościowych.

Auditor powinien rozpocząć od szczegółowej analizy historycznych danych dotyczących jakości sprężonego powietrza. Należy prześledzić, jak zmieniały się klasy czystości sprężonego powietrza w czasie, zwracając szczególną uwagę na trendy długoterminowe oraz sezonowe wahania. Analiza ta powinna obejmować wszystkie kluczowe parametry określone w normie ISO 8573-1, w tym zawartość cząstek stałych, wilgotność oraz zawartość oleju. Ważne jest, aby zidentyfikować wszelkie korelacje między zmianami w jakości powietrza a czynnikami zewnętrznymi, takimi jak warunki atmosferyczne, zmiany w procesach produkcyjnych czy modernizacje systemu sprężonego powietrza.

Kolejnym krokiem jest analiza trendów w zapotrzebowaniu na sprężone powietrze. Auditor powinien prześledzić, jak zmieniało się zużycie powietrza w czasie, zarówno pod względem ilościowym, jak i jakościowym. Należy zwrócić uwagę na to, czy pojawiły się nowe aplikacje wymagające wyższych klas czystości sprężonego powietrza, lub czy istniejące procesy zostały zmodyfikowane, co mogło wpłynąć na wymagania jakościowe.

W ramach analizy trendów warto również przyjrzeć się zmianom w regulacjach prawnych i normach branżowych dotyczących jakości sprężonego powietrza. Auditor powinien ocenić, czy przedsiębiorstwo nadąża za tymi zmianami i czy jest przygotowane na potencjalne zaostrzenie wymagań w przyszłości. Szczególną uwagę należy zwrócić na branże szczególnie wrażliwe na jakość powietrza, takie jak przemysł farmaceutyczny czy elektroniczny, gdzie wymagania mogą ewoluować szczególnie szybko.

Na podstawie analizy historycznych trendów i obecnej sytuacji, auditor powinien podjąć próbę prognozowania przyszłych potrzeb w zakresie jakości sprężonego powietrza. Należy wziąć pod uwagę planowane rozszerzenia produkcji, wprowadzenie nowych technologii czy produktów, które mogą wymagać wyższych klas czystości sprężonego powietrza. Warto również uwzględnić potencjalne zmiany w strategii przedsiębiorstwa, takie jak wejście na nowe rynki czy dążenie do uzyskania certyfikatów jakości, które mogą wpłynąć na wymagania dotyczące sprężonego powietrza.

W kontekście prognozowania przyszłych potrzeb, auditor powinien również ocenić elastyczność i skalowalność istniejącego systemu sprężonego powietrza. Należy sprawdzić, czy system jest w stanie dostosować się do potencjalnych wzrostów zapotrzebowania na powietrze o wyższych klasach czystości bez konieczności całkowitej przebudowy. Może to obejmować ocenę możliwości dodania dodatkowych stopni filtracji, zwiększenia wydajności osuszaczy czy implementacji zaawansowanych systemów monitoringu jakości powietrza.

Ważnym aspektem analizy trendów i prognozowania jest również uwzględnienie potencjalnych zmian w technologiach produkcji i uzdatniania sprężonego powietrza. Auditor powinien być na bieżąco z najnowszymi rozwiązaniami w tej dziedzinie i ocenić, czy mogą one przynieść korzyści w kontekście utrzymania lub poprawy klas czystości sprężonego powietrza zgodnych z ISO 8573-1. Może to obejmować nowe typy filtrów, bardziej efektywne systemy osuszania czy zaawansowane metody monitoringu online.

W ramach prognozowania przyszłych potrzeb warto również rozważyć potencjalne scenariusze kryzysowe, które mogłyby wpłynąć na jakość sprężonego powietrza. Może to obejmować ekstremalne zjawiska pogodowe, zmiany klimatyczne czy globalne kryzysy zdrowotne (jak pandemia COVID-19), które mogą wpłynąć na wymagania dotyczące czystości powietrza lub dostępność komponentów niezbędnych do utrzymania systemu.

Analiza trendów powinna również uwzględniać zmiany w podejściu do zarządzania energią i zrównoważonego rozwoju. Auditor powinien ocenić, jak dążenie do zwiększenia efektywności energetycznej i redukcji śladu węglowego może wpłynąć na strategie zarządzania systemem sprężonego powietrza. Może to prowadzić do rekomendacji dotyczących wdrożenia bardziej energooszczędnych rozwiązań, które jednocześnie pozwolą na utrzymanie lub poprawę klas czystości sprężonego powietrza.

Podsumowując, analiza trendów i prognozowanie przyszłych potrzeb stanowią kluczowy element strategicznego podejścia do zarządzania jakością sprężonego powietrza. Pozwalają one na wyprzedzające działania w zakresie dostosowania systemu do przyszłych wymagań, co może przyczynić się do utrzymania konkurencyjności przedsiębiorstwa i zapewnienia zgodności z ewoluującymi standardami jakości. Właściwie przeprowadzona analiza trendów i prognozowanie mogą stanowić podstawę do opracowania długoterminowej strategii zarządzania systemem sprężonego powietrza, zorientowanej na ciągłe doskonalenie i utrzymanie najwyższych klas czystości zgodnych z normą ISO 8573-1.
